丁基胶条生产线_JDL_丁基胶条生产线强制喂料机/JDL-75单螺杆丁基胶条生产线

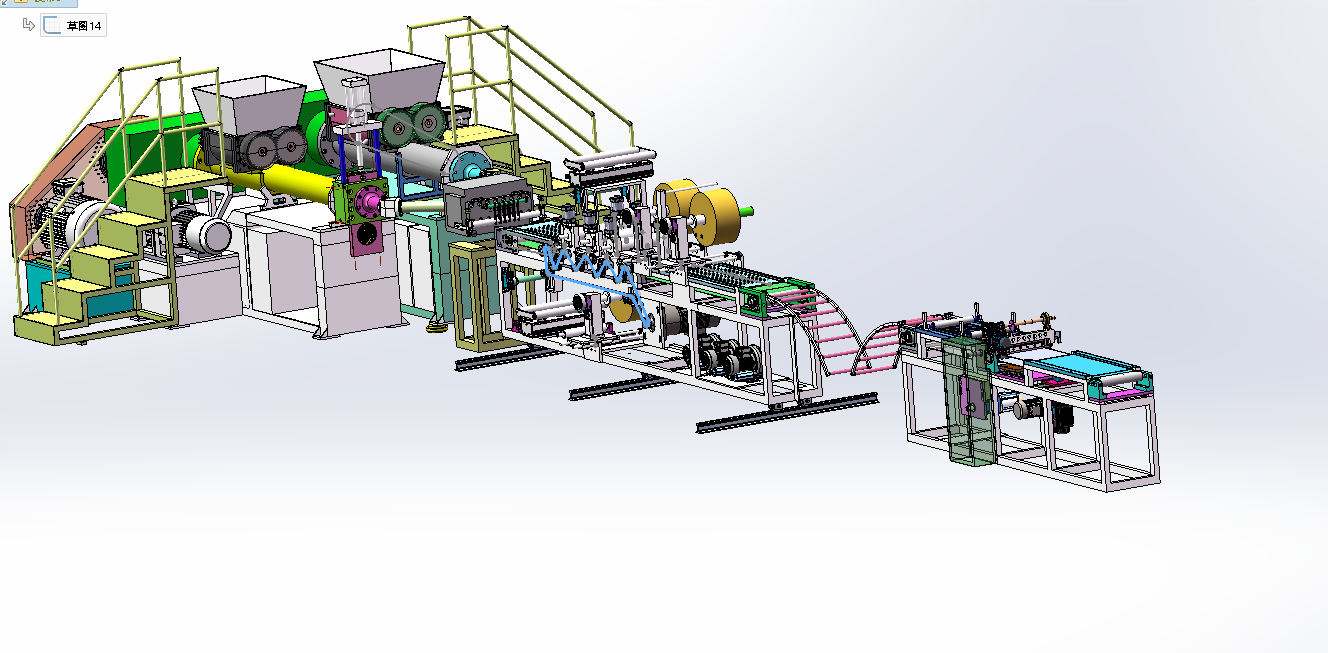

一、系统机组技术参数Ⅰ、机器颜色：主机为：公司标色；电柜为：电脑色；防护罩：黄色Ⅱ、挤出工艺：强制喂料机——JDL-75单螺杆挤出机-----丁基胶条模具------2米橡胶输送带-----下覆膜装置---缓存架桥-----双工位收卷机-----主机采用：PLC控制Ⅲ、加工物料：丁基胶条产品要求：宽：7mm 厚度：0.9mm  一出一条宽：10mm 厚度：0.5mm  一出一条宽：15mm 厚度：1mm  一出一条,产    能：40-90公斤/小时线 速 度：0-12米/分钟（取决于客户的配方、工艺、生产条件）

二. 技术配置（一）强制喂料机  1、喂料螺杆；直径：φ120mm；长度：300mm喂料螺杆材质为38CrMoALA氮化处理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II级。螺杆表面镀硬铬处理；2）120/80喂料机机筒。机筒为相应配套型。基材采用优质合金钢，并经氮化处理。螺杆氮化深度为0.2～0.6mm，氮化硬度为HV740～940。机，氮化镀铬处理，表面光洁度高。料斗采用双层结构；3）交流电机功率：5.5kw；“蒙特”电机，三晶变频调速器

（二）JDL-75挤出机1、减速箱：采用ZLYJ系列专业为单螺杆橡塑挤出机配套设计的高精度硬齿面带推力座的齿轮传动装置，设计采用JB/T8853-2001《圆柱齿轮减速机》规定的各项技术规范，输出轴采用高强度42CrMo，其他齿轮和轴类零件采用高强度20CrMnTi材料；齿轮经渗碳、淬火、磨齿工艺加工，齿轮精度高、硬度高；齿轮精度为GB10095-88,6级，齿面硬度在HRC-54～62，在空心输出轴前端配置推力轴承，承受螺杆工作时的轴向推力，整机体积小、承载能力高，传动平稳、噪声低、效率高。当油位低于油标位置时，请添加中负荷工业齿轮油L-CKC220或L-CKC320（油品需客户自行采购）:2.齿轮箱冷却系统1)减速箱冷却系统；油泵功率：1.1kw；采用板式冷却器，3平方

3、主电机：1）交流电机；功率：37kw“利多”电机，三晶变频调速器

4、螺杆1）直径：φ75mm；长径比：25:1；材质为38CrMoALA氮化处理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II级。螺杆表面镀硬铬处理；螺杆带抽真空系统

5、料筒1）材质为38CrMoALA氮化处理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II级；2）螺筒采用水冷却，盘铜管加强制作工艺改进，铜管孔焊接嘴满焊并带加强固定，防止此处漏水；料筒外加不锈钢防护罩，要求防护罩与机座相联；加热区段：铸铝加热器

6、水冷却系统1）水泵泵电机功率：0.55kw；自动控水电磁阀；手动阀用铜闸阀控制；加大水流量，2）不锈钢冷却水箱，水箱里面带净化功能，板式冷却器2个,每个3平方3）不锈钢水箱必须要放-30度防冻液（防冻液乙二醇）

7、水环抽真空系统：1）真空泵功率：2.2kw；抽真空水箱为不锈钢材质；采用环保风冷却系统（环保型：发明专利号：CN201911312115.3）不需要接外循环水冷却，采用闭环循环系统2)正常生产时抽真空泵要达到：负0.4-0.1pa以上丁基胶片生产线    http://www.jdlhkb.com
